Z941W 型 PN16~PN200 不銹鋼楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為不銹鋼,公稱壓力 PN16~PN200,閥體材料為不銹鋼的閘閥。
Z941W 型 PN16~PN200 不銹鋼楔式閘閥主要性能參數
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
Z941W-16P~200P |
16~200 |
4.0~10.0 |
≤200 |
硝酸類介質 |
Z941W-16R~200R |
醋酸類介質 |
返回頁首
Z941W 型 PN16~PN200 不銹鋼楔式閘閥零部件材料
型號 |
材料 |
閥體、閥蓋 |
閘板 |
閥桿 |
填料 |
Z941W-16P~200P |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙烯 |
Z941W-16R~200R |
鉻鎳鉬不銹鋼 |
鉻鎳鉬不銹鋼 |
鉻鎳鉬不銹鋼 |
返回頁首

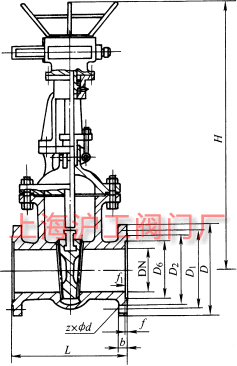

Z941W-16P、Z941W-16R 型不銹鋼楔式閘閥主要外形及結構尺寸
DN |
L |
D |
D1 |
D2 |
b |
f |
z×Φd |
H |
重量/Kg |
50 |
250 |
160 |
125 |
100 |
16 |
3 |
4×Φ18 |
653 |
59 |
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4×Φ18 |
665 |
62 |
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8×Φ18 |
725 |
74 |
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8×Φ18 |
787 |
92 |
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8×Φ18 |
902 |
152 |
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8×Φ23 |
955 |
161 |
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12×Φ23 |
1105 |
219 |
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12×Φ25 |
1343 |
376 |
300 |
550 |
460 |
410 |
375 |
30 |
4 |
12×Φ25 |
1516 |
484 |
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16×Φ25 |
1678 |
695 |
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16×Φ30 |
1849 |
977 |
450 |
650 |
640 |
585 |
545 |
40 |
4 |
20×Φ30 |
1937 |
1033 |
500 |
700 |
705 |
650 |
608 |
44 |
4 |
20×Φ34 |
2234 |
1087 |
600 |
800 |
840 |
770 |
718 |
48 |
5 |
20×Φ41 |
2432 |
1357 |
700 |
900 |
910 |
840 |
788 |
50 |
5 |
24×Φ41 |
2489 |
1481 |
800 |
1000 |
1020 |
950 |
898 |
52 |
5 |
24×Φ41 |
2643 |
1845 |
返回頁首
Z941W-25P、Z941W-25R 型不銹鋼楔式閘閥主要外形及結構尺寸
DN |
L |
D |
D1 |
D2 |
b |
f |
z×Φd |
H |
重量/Kg |
50 |
250 |
160 |
125 |
100 |
20 |
3 |
4×Φ18 |
653 |
64 |
65 |
265 |
180 |
145 |
120 |
22 |
3 |
8×Φ23 |
665 |
65 |
80 |
280 |
195 |
160 |
135 |
22 |
3 |
8×Φ18 |
725 |
79 |
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8×Φ23 |
787 |
98 |
125 |
325 |
270 |
220 |
188 |
28 |
3 |
8×Φ25 |
902 |
154 |
200 |
400 |
360 |
250 |
218 |
30 |
3 |
8×Φ25 |
955 |
168 |
250 |
450 |
425 |
370 |
332 |
36 |
3 |
12×Φ30 |
1343 |
390 |
300 |
500 |
485 |
430 |
390 |
40 |
4 |
16×Φ30 |
1516 |
505 |
350 |
550 |
550 |
490 |
448 |
44 |
4 |
16×Φ34 |
1678 |
736 |
400 |
600 |
610 |
550 |
505 |
48 |
4 |
16×Φ34 |
1849 |
1027 |
450 |
650 |
660 |
600 |
555 |
50 |
4 |
20×Φ34 |
1937 |
1139 |
500 |
700 |
730 |
660 |
610 |
52 |
4 |
20×Φ41 |
2234 |
1228 |
600 |
800 |
840 |
770 |
718 |
56 |
5 |
20×Φ41 |
2432 |
1502 |
700 |
900 |
955 |
875 |
815 |
60 |
5 |
24×Φ48 |
2489 |
1617 |
800 |
1000 |
1070 |
990 |
930 |
64 |
5 |
24×Φ48 |
2643 |
1923 |
返回頁首
Z941W-40P、Z941W-40R 型不銹鋼楔式閘閥主要外形及結構尺寸
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
z×Φd |
H |
重量/Kg |
50 |
250 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4×Φ18 |
665 |
58 |
65 |
280 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8×Φ18 |
680 |
68 |
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8×Φ18 |
752 |
80 |
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8×Φ23 |
846 |
108 |
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4.5 |
8×Φ25 |
923 |
151 |
150 |
450 |
300 |
250 |
218 |
204 |
30 |
3 |
4.5 |
8×Φ25 |
1087 |
258 |
200 |
550 |
375 |
320 |
282 |
260 |
38 |
3 |
4.5 |
12×Φ30 |
1243 |
366 |
250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
4.5 |
12×Φ34 |
1429 |
472 |
300 |
750 |
510 |
450 |
408 |
364 |
46 |
3 |
4.5 |
16×Φ34 |
1608 |
673 |
350 |
850 |
570 |
510 |
465 |
422 |
52 |
4 |
5 |
16×Φ34 |
1738 |
804 |
400 |
950 |
655 |
585 |
535 |
474 |
58 |
4 |
5 |
16×Φ41 |
1897 |
1081 |
450 |
1050 |
680 |
610 |
560 |
524 |
60 |
4 |
5 |
20×Φ41 |
2104 |
1259 |
500 |
1150 |
755 |
670 |
612 |
576 |
62 |
4 |
5 |
20×Φ48 |
2401 |
1348 |
返回頁首
Z941W-63P、Z941W-63R 型不銹鋼楔式閘閥主要外形及結構尺寸
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
z×Φd |
H |
重量/Kg |
50 |
250 |
175 |
135 |
105 |
88 |
26 |
3 |
4 |
4×Φ23 |
667 |
68 |
65 |
280 |
200 |
160 |
130 |
110 |
28 |
3 |
4 |
8×Φ23 |
685 |
72 |
80 |
310 |
210 |
170 |
140 |
121 |
30 |
3 |
4 |
8×Φ23 |
748 |
88 |
100 |
350 |
250 |
200 |
168 |
150 |
32 |
3 |
4.5 |
8×Φ25 |
845 |
117 |
125 |
400 |
295 |
240 |
202 |
176 |
36 |
3 |
4.5 |
8×Φ30 |
935 |
158 |
150 |
450 |
340 |
280 |
240 |
204 |
38 |
3 |
4.5 |
8×Φ34 |
1090 |
314 |
200 |
550 |
405 |
345 |
300 |
260 |
44 |
3 |
4.5 |
12×Φ34 |
1253 |
432 |
250 |
650 |
470 |
400 |
352 |
313 |
48 |
3 |
4.5 |
12×Φ41 |
1449 |
595 |
300 |
750 |
530 |
460 |
412 |
364 |
54 |
4 |
4.5 |
16×Φ41 |
1867 |
721 |
350 |
850 |
595 |
525 |
475 |
422 |
60 |
4 |
5 |
16×Φ41 |
1931 |
963 |
400 |
950 |
670 |
585 |
525 |
474 |
66 |
4 |
5 |
16×Φ48 |
2017 |
1129 |
500 |
1150 |
800 |
705 |
640 |
576 |
70 |
4 |
5 |
20×Φ54 |
2459 |
1493 |
返回頁首
Z941W-100P、Z941W-100R 型不銹鋼楔式閘閥主要外形及結構尺寸
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
z×Φd |
H |
重量/Kg |
50 |
250 |
195 |
145 |
112 |
88 |
28 |
3 |
4 |
4×Φ25 |
781 |
78 |
65 |
280 |
220 |
170 |
138 |
110 |
32 |
3 |
4 |
8×Φ25 |
830 |
96 |
80 |
310 |
230 |
180 |
148 |
121 |
34 |
3 |
4 |
8×Φ25 |
865 |
126 |
100 |
350 |
265 |
210 |
175 |
150 |
38 |
3 |
4 |
8×Φ30 |
1179 |
134 |
125 |
400 |
310 |
250 |
210 |
176 |
42 |
3 |
4.5 |
8×Φ34 |
1190 |
200 |
150 |
450 |
350 |
290 |
250 |
204 |
46 |
3 |
4.5 |
12×Φ34 |
1201 |
352 |
200 |
550 |
430 |
360 |
312 |
260 |
54 |
3 |
4.5 |
12×Φ41 |
1611 |
484 |
250 |
650 |
500 |
430 |
382 |
313 |
60 |
3 |
4.5 |
12×Φ41 |
1903 |
608 |
300 |
750 |
585 |
500 |
442 |
364 |
70 |
4 |
4.5 |
16×Φ48 |
2054 |
757 |
350 |
850 |
655 |
560 |
498 |
422 |
76 |
4 |
5 |
16×Φ54 |
2132 |
994 |
400 |
950 |
715 |
620 |
558 |
474 |
80 |
4 |
5 |
16×Φ54 |
2321 |
1269 |
返回頁首
Z941W-160P 型不銹鋼楔式閘閥主要外形及結構尺寸
DN |
L |
D |
D1 |
D2 |
D6 |
b |
z×Φd |
H |
重量/Kg |
50 |
300 |
215 |
165 |
132 |
95 |
36 |
8×Φ25 |
700 |
250 |
65 |
340 |
245 |
190 |
152 |
110 |
44 |
8×Φ30 |
750 |
250 |
80 |
390 |
260 |
205 |
168 |
130 |
46 |
8×Φ30 |
815 |
250 |
100 |
450 |
300 |
240 |
200 |
160 |
48 |
8×Φ34 |
860 |
- |
125 |
525 |
355 |
285 |
238 |
190 |
60 |
8×Φ41 |
970 |
- |
150 |
600 |
390 |
318 |
270 |
205 |
66 |
12×Φ41 |
1224 |
- |
200 |
750 |
480 |
400 |
345 |
275 |
78 |
12×Φ48 |
1490 |
- |
返回頁首
Z941W-200P 型不銹鋼楔式閘閥主要外形及結構尺寸
DN |
L |
D |
D1 |
D2 |
D6 |
b |
z×Φd |
H |
重量/Kg |
50 |
350 |
210 |
160 |
128 |
95 |
40 |
8×Φ27 |
712 |
- |
65 |
410 |
260 |
203 |
165 |
110 |
48 |
8×Φ30 |
765 |
- |
80 |
470 |
290 |
230 |
190 |
160 |
54 |
8×Φ34 |
850 |
- |
100 |
550 |
360 |
292 |
245 |
190 |
66 |
8×Φ41 |
980 |
- |
125 |
650 |
385 |
318 |
270 |
205 |
76 |
12×Φ41 |
1080 |
- |
150 |
750 |
440 |
360 |
305 |
240 |
82 |
12×Φ48 |
1140 |
- |
返回頁首
返回頁首
聲明:本文中所有文字、數據、圖片均只適用于參考,Z941W 型 PN16~PN200 電動不銹鋼楔式閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-66059666。
