Z6s41H、Z6s41Y 型 PN16~PN63 法蘭連接氣動楔式閘閥
  • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
  • 價格合理:高效內部成本控制,減少了開支,讓利于客戶!
  • 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 銷售:021-66059666
  • 傳真:021-39901228
  • 技術:021-39900466

產品說明

Z6s41H、Z6s41Y 型 PN16~PN63 法蘭連接氣動楔式閘閥:氣動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金,公稱壓力 PN16~PN63,閥體材料為碳素鋼的閘閥。

產品性能參數

Z6s41H、Z6s41Y 型 PN16~PN63 法蘭連接氣動楔式閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃
Z6s41H-16C 16 1.6 ≤200
Z6s41Y-16C
Z6s41Y-16I ≤390
Z6s41Y-16P ≤200
Z6s41Y-16R
Z6s41H-25 25 2.5 ≤200
Z6s41Y-25
Z6s41Y-25I ≤390
Z6s41Y-25P ≤200
Z6s41Y-25R
Z6s41H-40 40 4.0 ≤200
Z6s41Y-40
Z6s41Y-40I ≤390
Z6s41Y-40P ≤200
Z6s41Y-40R
Z6s41H-63 63 6.3 ≤200
Z6s41H-63
Z6s41H-63I ≤390
Z6s41H-63P ≤200
Z6s41H-63R

返回頁首

產品零部件材料

Z6s41H、Z6s41Y 型 PN16~PN63 法蘭連接氣動楔式閘閥零部件材料
型號 材料
閥體、閥蓋 閘板 閥座 閥桿
Z6s41H-16C 碳鋼碳鋼 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
Z6s41Y-16C
Z6s41Y-16I 鉻鉬鋼 鉻鉬鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鉬釩鋼
Z6s41Y-16P 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z6s41Y-16R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼
Z6s41H-25 碳鋼碳鋼 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
Z6s41Y-25
Z6s41Y-25I 鉻鉬鋼 鉻鉬鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鉬釩鋼
Z6s41Y-25P 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z6s41Y-25R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼
Z6s41H-40 碳鋼碳鋼 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
Z6s41Y-40
Z6s41Y-40I 鉻鉬鋼 鉻鉬鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鉬釩鋼
Z6s41Y-40P 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z6s41Y-40R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼
Z6s41H-63 碳鋼碳鋼 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
Z6s41H-63
Z6s41H-63I 鉻鉬鋼 鉻鉬鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鉬釩鋼
Z6s41H-63P 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z6s41H-63R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼

返回頁首

產品外形及結構尺寸

Z6s41H、Z6s41Y 型 PN16 法蘭連接氣動楔式閘閥主要外形及結構尺寸
DN L D H 重量/kg
50 250 300 1051 71
80 280 300 1281 138
100 300 300 1321 180
150 350 300 1780 299
200 400 300 1853 446
250 450 300 2371 613
300 500 700 2402 907
350 550 420 2991 1138
400 600 420 3000 1767
500 700 420 3364 2627

返回頁首

Z6s41H、Z6s41Y 型 PN25 法蘭連接氣動楔式閘閥主要外形及結構尺寸
DN L D H 重量/kg
80 280 360 1082 120
100 300 360 1176 148
150 350 435 1482 281
200 400 535 1788 478
250 450 535 1710 554
300 500 640 2413 816
400 600 785 2983 1443

返回頁首

Z6s41H、Z6s41Y 型 PN40 法蘭連接氣動楔式閘閥主要外形及結構尺寸
DN L D H 重量/kg
50 216 320 1085 108
80 283 320 890 223
100 305 320 890 225
150 403 300 1876 466
200 419 300 2240 732
300 502 420 2400 1158

返回頁首

Z6s41H、Z6s41Y 型 PN63 法蘭連接氣動楔式閘閥主要外形及結構尺寸
DN L D H 重量/kg
50 250 400 1155 216
80 310 400 1305 376

返回頁首

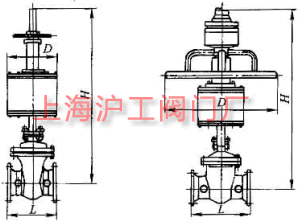

產品外形及結構尺寸示意圖

Z6s41H、Z6s41Y 型 PN16~PN63 法蘭連接氣動楔式閘閥主要外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Z6s41H、Z6s41Y 型 PN16~PN63 法蘭連接氣動楔式閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-66059666。
