PZ641H 型 PN16~PN63 氣動鋼制排渣閘閥:氣動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為碳素鋼堆焊鐵基合金,公稱壓力 PN16~PN63,閥體材料為碳素鋼的排渣閘閥。
PZ641H 型 PN16~PN63 氣動鋼制排渣閘閥主要性能參數
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
PZ641H-16C |
16 |
1.6 |
≤100 |
灰渣水混合物(灰水比 1:1:5 最大粒度≤50毫米) |
PZ641H-25 |
25 |
2.5 |
PZ641H-40 |
40 |
4.0 |
PZ641H-63 |
63 |
6.3 |
返回頁首
PZ641H 型 PN16~PN63 氣動鋼制排渣閘閥零部件材料
型號 |
材料 |
閥體、閥蓋 |
閘板 |
閥體密封圈 |
閥桿 |
墊片 |
填料 |
PZ641H-16C |
碳素鋼 |
碳素鋼堆焊鐵基合金 |
鉻不銹鋼 |
橡膠石棉板 |
石棉石墨 |
PZ641H-25 |
PZ641H-40 |
PZ641H-63 |
返回頁首

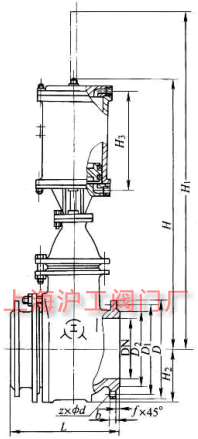

PZ641H-16C 型氣動鋼制排渣閘閥主要外形及結構尺寸
DN |
L |
D |
D1 |
D2 |
z×Φd |
b |
f |
H3 |
H2 |
H |
H1 |
重量/kg |
100 |
300 |
220 |
180 |
158 |
8×Φ18 |
24 |
3 |
265 |
120 |
715 |
840 |
195 |
150 |
350 |
285 |
240 |
212 |
8×Φ22 |
28 |
3 |
290 |
162 |
945 |
1205 |
258 |
200 |
400 |
340 |
295 |
268 |
12×Φ22 |
30 |
3 |
307 |
200 |
1245 |
1545 |
344 |
250 |
450 |
405 |
355 |
320 |
12×Φ26 |
32 |
3 |
454 |
220 |
1550 |
1850 |
438 |
300 |
500 |
460 |
410 |
370 |
12×Φ26 |
34 |
4 |
610 |
260 |
1620 |
1980 |
630 |
350 |
550 |
520 |
470 |
430 |
16×Φ26 |
38 |
4 |
630 |
290 |
1690 |
2045 |
821 |
400 |
600 |
580 |
525 |
480 |
16×Φ30 |
40 |
4 |
645 |
338 |
1805 |
2205 |
940 |
450 |
650 |
640 |
585 |
532 |
20×Φ30 |
40 |
4 |
675 |
360 |
2015 |
2466 |
1019 |
500 |
700 |
715 |
650 |
585 |
20×Φ33 |
42 |
4 |
695 |
400 |
2115 |
2615 |
1138 |
返回頁首
PZ641H-25 型氣動鋼制排渣閘閥主要外形及結構尺寸
DN |
L |
D |
D1 |
D2 |
z×Φd |
b |
f |
H3 |
H2 |
H |
H1 |
重量/kg |
150 |
350 |
300 |
250 |
212 |
8×Φ26 |
30 |
3 |
275 |
132 |
720 |
860 |
226 |
200 |
400 |
360 |
310 |
278 |
12×Φ26 |
34 |
3 |
300 |
200 |
950 |
1240 |
298 |
250 |
450 |
425 |
370 |
335 |
16×Φ30 |
36 |
3 |
318 |
220 |
1250 |
1580 |
394 |
300 |
500 |
485 |
430 |
390 |
16×Φ30 |
40 |
4 |
464 |
260 |
1550 |
1890 |
498 |
350 |
550 |
555 |
490 |
450 |
16×Φ33 |
40 |
4 |
630 |
290 |
1630 |
2070 |
700 |
400 |
600 |
620 |
550 |
505 |
16×Φ36 |
40 |
4 |
650 |
338 |
1706 |
2265 |
901 |
450 |
650 |
670 |
600 |
555 |
20×Φ36 |
42 |
4 |
665 |
360 |
1740 |
2525 |
4036 |
500 |
700 |
730 |
660 |
615 |
20×Φ36 |
44 |
4 |
695 |
400 |
2045 |
2685 |
1119 |
600 |
800 |
845 |
770 |
720 |
20×Φ39 |
46 |
4 |
710 |
437 |
2165 |
2740 |
1238 |
返回頁首
PZ641H-40 型氣動鋼制排渣閘閥主要外形及結構尺寸
DN |
L |
D |
D1 |
D2 |
z×Φd |
b |
f |
H3 |
H2 |
H |
H1 |
重量/kg |
150 |
450 |
300 |
250 |
104 |
8×Φ26 |
32 |
3.5 |
285 |
184 |
740 |
880 |
256 |
200 |
550 |
375 |
320 |
260 |
12×Φ30 |
38 |
3.5 |
310 |
224 |
970 |
1260 |
328 |
250 |
650 |
450 |
385 |
313 |
12×Φ33 |
38 |
3.5 |
627 |
245 |
1270 |
1600 |
424 |
300 |
750 |
545 |
450 |
364 |
16×Φ33 |
42 |
3.5 |
474 |
276 |
1580 |
1920 |
538 |
350 |
850 |
580 |
510 |
422 |
16×Φ36 |
48 |
4 |
640 |
310 |
1660 |
2100 |
740 |
400 |
950 |
660 |
585 |
172 |
16×Φ39 |
52 |
4 |
660 |
340 |
1746 |
2295 |
750 |
返回頁首
PZ641H-63 型氣動鋼制排渣閘閥主要外形及結構尺寸
DN |
L |
D |
D1 |
D2 |
z×Φd |
b |
f |
H3 |
H2 |
H |
H1 |
重量/kg |
150 |
450 |
345 |
280 |
204 |
8×Φ33 |
36 |
3.5 |
295 |
184 |
760 |
900 |
286 |
200 |
550 |
415 |
345 |
260 |
12×Φ36 |
42 |
3.5 |
320 |
224 |
990 |
1280 |
358 |
250 |
650 |
470 |
400 |
313 |
12×Φ36 |
42 |
3.5 |
339 |
245 |
1290 |
1630 |
454 |
300 |
740 |
430 |
460 |
364 |
16×Φ36 |
46 |
3.5 |
584 |
276 |
1610 |
14950 |
478 |
350 |
850 |
600 |
525 |
422 |
16×Φ39 |
50 |
4 |
650 |
310 |
1690 |
2140 |
780 |
400 |
950 |
670 |
585 |
472 |
16×Φ42 |
60 |
4 |
670 |
340 |
1776 |
2345 |
811 |
返回頁首
返回頁首
