閘閥產品頁面
Z641T-10 型氣動楔式閘閥
  • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
  • 價格合理:高效內部成本控制,減少了開支,讓利于客戶!
  • 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 銷售:021-66059666
  • 傳真:021-39901228
  • 技術:021-39900466

產品說明

Z641T-10 型氣動楔式閘閥:氣動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為銅合金,公稱壓力 PN10,閥體材料為灰鑄鐵的閘閥。

產品性能參數

Z641T-10 型氣動楔式閘閥主要性能參數
型號 PN 工作壓力/MPa 適用介質 適用溫度/℃
Z641T-10 10 1.0 水、油品等 ≤200

返回頁首

產品零部件材料

Z641T-10 型氣動楔式閘閥零部件材料
型號 材料
閥體、閥蓋 閘板 閥體密封圈 閥桿 填料
Z641T-10 灰鑄鐵 灰鑄鐵堆焊或鑲銅合金 堆焊銅合金 鉻不銹鋼 石棉石墨盤根

返回頁首

產品外形及結構尺寸

Z641T-10 型氣動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd H H1 重量/kg
100 230 215 180 155 22 8×Φ18 770 880 130
150 280 280 240 210 24 8×Φ23 940 1100 200
200 330 335 295 265 26 8×Φ23 1130 1350 260
250 380 390 350 320 28 12×Φ23 1290 1555 290
300 420 440 400 368 28 12×Φ23 1460 1780 380
350 450 500 460 428 30 16×Φ23 1580 1950 600
400 480 565 515 482 32 16×Φ25 1790 2210 900
450 510 615 565 532 32 20×Φ25 1940 2415 1150
500 540 670 620 585 34 20×Φ25 2155 2680 1500
600 600 780 725 685 36 20×Φ30 2355 2880 1800
700 660 890 840 800 40 24×Φ30 2810 3560 2500

返回頁首

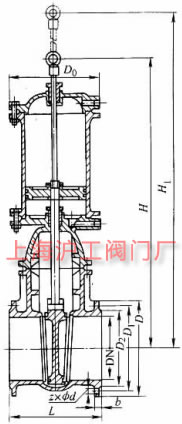

產品外形及結構尺寸示意圖

Z641T-10 型氣動楔式閘閥主要外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Z641T-10 型氣動楔式閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-66059666。
