產品說明

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥：手動、承插焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為合金（Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不銹鋼（Z61H-100P~160P Z61W-100P~160P），公稱壓力 PN100~PN160，閥體材料為碳素鋼（Z61H-100~160）、不銹鋼（Z61H-100P~160P Z61W-100P~160P Z61Y-100P~160P）、合金鋼（Z61Y-100~160 Z61Y-100I~160I）的閘閥。

產品性能參數

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z61H-100~160	100~160	10.0~16.0	≤425	水、蒸汽、油品
Z61H-100P~160P
Z61Y-100~160
Z61W-100P~160P			≤150	弱腐蝕性介質
Z61Y-100P~160P
Z61Y-100I~160I			≤550	蒸汽、油品

返回頁首

產品零部件材料

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z61H-100~160	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z61H-100P~160P	鉻鎳鈦不銹鋼		鉻不銹鋼
Z61Y-100~160	Cr5Mo		堆焊硬質合金
Z61W-100P~160P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	聚四氟乙烯
Z61Y-100P~160P			堆焊硬質合金
Z61Y-100I~160I	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金	柔性石墨

返回頁首

產品外形及結構尺寸

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥主要外形及結構尺寸

DN	L	D	D1	C	H	H1	D0	重量/kg
15	90	36	22.5	10	230	250	140	3.9
20	110	44	28.5	11	260	288	160	5.6
25	120	52	34.5	12	280	310	160	8
32	130	62	43	14	312	350	200	12
40	150	70	49	15	350	395	240	16
50	170	90	61	16	382	440	280	22

返回頁首

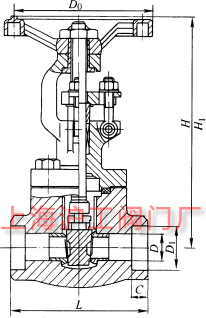

產品外形及結構尺寸示意圖

返回頁首
