PZ41H、PZ941H 型 PN16~PN63 耐磨排渣閥:手動(PZ41H)或電動(PZ941H)、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為鑄鋼,公稱壓力 PN16~PN63,閥體材料為碳鋼,具有排渣功能的耐磨閘閥。
PZ41H、PZ941H 型 PN16~PN63 耐磨排渣閥主要性能參數
型號 |
PN |
工作壓力/℃ |
PZ41H-16C~63 |
16~63 |
1.6~6.3 |
PZ941H-16C~63 |
返回頁首
PZ41H、PZ941H 型 PN16~PN63 耐磨排渣閥零部件材料
型號 |
材料 |
閥體、閥蓋 |
閥桿 |
閥桿螺母 |
閥座、閥板面 |
普通型 |
耐磨型 |
PZ41H-16C~63 |
A216CrWCB |
1Cr13 |
A439D-2或Cu-ALLOY |
鑄鋼+不銹鋼(堆焊516) |
鑄鋼+陶瓷 |
PZ941H-16C~63 |
返回頁首

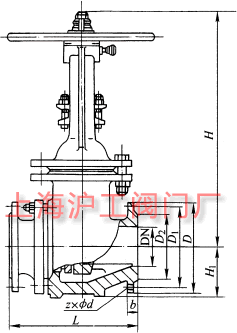

PZ41H-16C PZ941H-16C 型耐磨排渣閥主要外形及結構尺寸
DN |
D |
D1 |
D2 |
b |
z×Φd |
H1 |
L |
H |
電裝 DZ |
重量/kg |
手動 |
電動 |
手動 |
電動 |
50 |
165 |
125 |
102 |
20 |
4×Φ17.5 |
- |
250 |
335 |
585 |
20 |
60 |
94 |
80 |
200 |
160 |
133 |
22 |
8×Φ17.5 |
- |
280 |
510 |
910 |
20 |
78 |
112 |
100 |
220 |
180 |
158 |
24 |
8×Φ17.5 |
120 |
300 |
685 |
1080 |
20 |
96 |
140 |
150 |
285 |
240 |
212 |
28 |
8×Φ22 |
160 |
350 |
790 |
1200 |
30 |
158 |
195 |
200 |
340 |
295 |
268 |
30 |
12×Φ22 |
195 |
400 |
885 |
1312 |
30 |
222 |
260 |
250 |
405 |
355 |
320 |
32 |
12×Φ26 |
220 |
450 |
1015 |
1400 |
45 |
289 |
374 |
300 |
460 |
410 |
370 |
34 |
12×Φ26 |
260 |
600 |
1190 |
1540 |
60 |
365 |
455 |
350 |
520 |
470 |
430 |
38 |
16×Φ26 |
290 |
550 |
1650 |
1700 |
60 |
558 |
648 |
400 |
580 |
525 |
482 |
40 |
16×Φ30 |
330 |
600 |
1460 |
1850 |
120 |
850 |
960 |
450 |
640 |
585 |
532 |
44 |
20×Φ30 |
360 |
650 |
1620 |
2060 |
120 |
1164 |
1280 |
500 |
715 |
650 |
585 |
46 |
20×Φ33 |
390 |
700 |
1800 |
2270 |
180 |
1482 |
1740 |
600 |
840 |
770 |
720 |
38 |
20×Φ36 |
437 |
800 |
1985 |
2556 |
180A |
1521 |
1765 |
700 |
910 |
840 |
794 |
40 |
24×Φ36 |
457 |
900 |
2180 |
2380 |
180A |
2356 |
2620 |
1000 |
1255 |
1112 |
1079 |
46 |
28×Φ42 |
487 |
1200 |
2751 |
2951 |
250A |
4560 |
4810 |
返回頁首
PZ41H-25 PZ941H-25 型耐磨排渣閥主要外形及結構尺寸
DN |
D |
D1 |
D2 |
b |
z×Φd |
H1 |
L |
H |
電裝 DZ |
重量/kg |
手動 |
電動 |
手動 |
電動 |
50 |
165 |
125 |
102 |
20 |
4×Φ17.5 |
- |
250 |
335 |
585 |
20 |
63 |
99 |
80 |
200 |
160 |
135 |
22 |
8×Φ17.5 |
- |
280 |
510 |
910 |
20 |
82 |
118 |
100 |
235 |
190 |
168 |
24 |
8×Φ22 |
- |
300 |
685 |
1080 |
20 |
101 |
147 |
150 |
300 |
250 |
212 |
30 |
8×Φ26 |
162 |
350 |
790 |
1200 |
30 |
166 |
204 |
200 |
360 |
310 |
278 |
34 |
12×Φ26 |
200 |
400 |
885 |
1312 |
30 |
233 |
272 |
250 |
425 |
370 |
335 |
36 |
12×Φ30 |
220 |
450 |
1015 |
1400 |
45 |
293 |
383 |
300 |
485 |
430 |
390 |
40 |
16×Φ30 |
260 |
500 |
1190 |
1540 |
60 |
373 |
478 |
350 |
555 |
490 |
450 |
44 |
16×Φ33 |
290 |
550 |
1350 |
1700 |
60 |
586 |
680 |
400 |
620 |
550 |
505 |
48 |
16×Φ36 |
350 |
600 |
1460 |
1850 |
120 |
893 |
1008 |
450 |
670 |
600 |
555 |
50 |
20×Φ36 |
360 |
650 |
1620 |
2060 |
120 |
1222 |
1344 |
200 |
730 |
660 |
615 |
52 |
20×Φ36 |
- |
700 |
1800 |
2270 |
180 |
1556 |
1827 |
返回頁首
PZ41H-40 PZ941H-40 型耐磨排渣閥主要外形及結構尺寸
DN |
D |
D1 |
D2 |
b |
z×Φd |
H1 |
L |
H |
電裝 DZ |
重量/kg |
手動 |
電動 |
手動 |
電動 |
350 |
580 |
510 |
465 |
46 |
16×Φ39 |
310 |
850 |
1285 |
1704 |
90 |
932 |
1066 |
400 |
660 |
580 |
535 |
50 |
16×Φ39 |
340 |
950 |
1480 |
2033 |
180 |
1214 |
1505 |
返回頁首
PZ41H-63 PZ941H-63 型耐磨排渣閥主要外形及結構尺寸
DN |
D |
D1 |
D2 |
b |
z×Φd |
H1 |
L |
H |
電裝 DZ |
重量/kg |
手動 |
電動 |
手動 |
電動 |
350 |
600 |
525 |
465 |
50 |
16×Φ39 |
310 |
850 |
1278 |
1724 |
120 |
1144 |
1234 |
400 |
670 |
585 |
535 |
60 |
16×Φ42 |
340 |
950 |
1700 |
2030 |
180 |
1337 |
1495 |
返回頁首
返回頁首
聲明:本文中所有文字、數據、圖片均只適用于參考,PZ41H、PZ941H 型 PN16~PN63 耐磨排渣閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-66059666。
