閘閥產品頁面
Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥
  • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
  • 價格合理:高效內部成本控制,減少了開支,讓利于客戶!
  • 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 銷售:021-66059666
  • 傳真:021-39901228
  • 技術:021-39900466

產品說明

Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥:電動、法蘭連接、明桿楔式彈性閘板,閥座密封面材料為 Cr13 系不銹鋼(Z940H)、硬質合金(Z940Y)、不銹鋼(Z940W),公稱壓力 PN16~PN63,閥體材料為碳素鋼(Z940H-16C~63、Z940Y-16C~63)、鉻鎳鈦不銹鋼(Z940Y-16P~63P、Z940W-16P~63P)、鉻鎳鉬鈦不銹鋼(Z940Y-16R~63R、Z940W-16R~63R)和鉻鉬鋼(Z940-40I-63I)的閘閥。

產品性能參數

Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z940H-16C~63 16~63 1.6~6.3 ≤425 水、蒸汽、油品
Z940Y-16C~63
Z940Y-16P~63P ≤150 弱腐蝕性介質
Z940W-16P~63P
Z940Y-16R~63R 腐蝕性介質
Z940W-16R~63R
Z940-40I-63I 40~63 4.0~6.3 ≤550 水、蒸汽、油品

返回頁首

產品零部件材料

Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z940H-16C~63 碳素鋼 鉻不銹鋼 堆焊鐵基合金 石棉石墨或柔性石墨
Z940Y-16C~63 堆焊硬質合金
Z940Y-16P~63P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 堆焊硬質合金 聚四氟乙烯
Z940W-16P~63P 本體材料
Z940Y-16R~63R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 堆焊硬質合金
Z940W-16R~63R 本體材料
Z940-40I~63I 鉻鉬鋼 鉻鉬鋁鋼 硬質合金 柔性石墨

返回頁首

產品外形及結構尺寸

Z940H、Z940Y、Z940W 型 PN16 鋼制電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b f z×Φd H 重量/kg
50 250 160 125 100 16 3 4×Φ18 653 59
65 265 180 145 120 18 3 4×Φ18 665 62
80 280 195 160 135 20 3 8×Φ18 725 74
100 300 215 180 155 20 3 8×Φ18 787 92
125 325 245 210 185 22 3 8×Φ18 902 152
150 350 280 240 210 24 3 8×Φ23 955 161
200 400 335 295 265 26 3 12×Φ23 1105 219
250 450 405 355 320 30 3 12×Φ25 1343 376
300 500 460 410 375 30 4 12×Φ25 1516 484
350 550 520 470 435 34 4 16×Φ25 1678 695
400 600 580 525 485 36 4 16×Φ30 1849 977
450 650 640 585 545 40 4 20×Φ30 1937 1033
500 700 705 650 608 44 4 20×Φ34 2234 1087
600 800 840 770 718 48 5 20×Φ41 2432 1357
700 900 910 840 788 50 5 24×Φ41 2489 1481
800 1000 1020 950 898 52 5 24×Φ41 2643 1845

返回頁首

Z940H、Z940Y、Z940W 型 PN25 鋼制電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b f z×Φd H 重量/kg
50 250 160 125 100 20 3 4×Φ18 653 64
65 265 180 145 120 22 3 8×Φ18 665 65
80 280 195 160 135 22 3 8×Φ18 725 79
100 300 230 190 160 24 3 8×Φ23 787 98
125 325 270 220 188 28 3 8×Φ25 902 154
150 350 300 250 218 30 3 8×Φ25 955 168
200 400 360 310 289 34 3 12×Φ25 1105 219
250 450 425 370 332 36 3 12×Φ30 1343 390
300 500 485 430 390 40 4 16×Φ30 1516 505
350 550 550 490 448 44 4 16×Φ34 1678 736
400 600 610 550 505 48 4 16×Φ34 1849 1027
450 650 660 600 555 50 4 20×Φ34 1937 1139
500 700 730 660 610 52 4 20×Φ41 2234 1228
600 800 840 770 718 56 5 20×Φ41 2432 1502
700 900 955 875 815 60 5 24×Φ48 2489 1617
800 1000 1070 990 930 64 5 24×Φ48 2643 1923

返回頁首

Z940H、Z940Y、Z940W 型 PN40 鋼制電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b f z×Φd H D0 重量/kg
50 250 160 125 100 88 20 4×Φ18 480 - 77
65 280 180 145 120 110 22 8×Φ18 595 - 86
80 310 195 160 135 121 22 8×Φ18 690 - 140
100 350 230 190 160 150 24 8×Φ23 760 - 160
125 400 270 220 188 175 28 8×Φ25 830 - 360
150 450 300 250 218 204 38 8×Φ34 1000 250 327
200 550 405 345 282 260 44 12×Φ34 1293 320 420
250 650 470 400 345 313 48 12×Φ41 1450 400 722
300 750 530 460 408 364 54 16×Φ41 1685 500 790
350 850 595 525 465 422 60 16×Φ41 1875 500 1100
400 950 670 585 535 474 66 16×Φ48 2040 400 2040
500 1150 800 705 612 576 70 20×Φ54 2600 400 2630

返回頁首

Z940H、Z940Y、Z940W 型 PN63 鋼制電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b f z×Φd H D0 重量/kg
50 250 175 135 100 88 26 4×Φ23 574 250 87
65 280 200 160 120 110 28 8×Φ23 688 - 94
80 310 210 170 135 121 30 8×Φ23 662 250 138
100 350 250 200 160 150 32 8×Φ25 772 250 190
125 400 295 240 188 175 36 8×Φ30 1050 320 310
150 450 340 280 218 204 38 8×Φ34 1000 250 327
200 550 405 345 282 260 44 12×Φ34 1293 320 420
250 650 470 400 345 313 48 12×Φ41 1450 400 722
300 750 530 460 408 364 54 16×Φ41 1685 500 1100
350 850 595 525 465 422 60 16×Φ41 1875 500 1100
400 950 670 585 535 474 66 16×Φ48 2040 400 2040
500 1150 800 705 612 576 70 20×Φ54 2600 400 2630

返回頁首

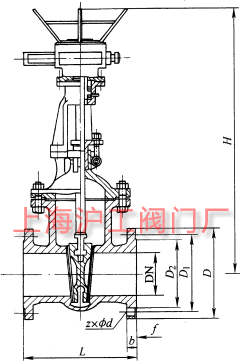

產品外形及結構尺寸示意圖

Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥主要外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-66059666。
