產品說明
Y43H-40、Y43H-63 型先導活塞式蒸汽減壓閥:法蘭連接形式、活塞式結構形式,閥座密封面材料為 Cr13 系不銹鋼,公稱壓力 PN40~PN63,閥體材料為 WCB 的蒸汽減壓閥。
Y43H-40、Y43H-63 型先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進,加大了活塞面積,改變了節流結構與密封形式,加大了過流面積等等,從而在提高靈敏度、流量、壽命等方面大大改善了性能。主要用于蒸汽管路,適用于流量大流量變化大,進口壓力變化大的蒸汽管路。
產品性能參數
型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
---|---|---|---|---|
Y43H-40 | 40 | 4.0 | ≤200 | 蒸汽 |
Y43H-63 | 63 | 6.3 | ≤200 | 蒸汽 |
返回頁首 ⇑
產品零部件材料
型號 | 材料 | ||||
---|---|---|---|---|---|
閥體、上下閥蓋 | 主副閥瓣、閥座、活塞 | 主副彈簧 | 膜片 | 活塞環 | |
Y43H-40 | 碳素鋼 | 不銹鋼 | 鉻釩鋼 | 不銹鋼帶 | 合金耐磨鑄鐵 |
Y43H-63 | 碳素鋼 | 不銹鋼 | 鉻釩鋼 | 不銹鋼帶 | 合金耐磨鑄鐵 |
返回頁首 ⇑
產品外形及結構尺寸(PN40)
DN | L | D | D1 | D2 | D6 | b | f | z×ød | D3 | H1 | H2 | 重量/kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|
25 | 200 | 115 | 85 | 65 | 58 | 16 | 4 | 4×ø14 | 130 | 110 | 370 | 18 |
32 | 220 | 135 | 100 | 78 | 66 | 18 | 4 | 4×ø18 | 135 | 120 | 380 | 23 |
40 | 240 | 145 | 110 | 85 | 76 | 18 | 4 | 4×ø18 | 150 | 125 | 395 | 28 |
50 | 270 | 160 | 125 | 100 | 88 | 20 | 4 | 4×ø18 | 160 | 130 | 405 | 33 |
65 | 300 | 180 | 145 | 120 | 110 | 22 | 4 | 8×ø18 | 180 | 140 | 410 | 40 |
80 | 330 | 195 | 160 | 135 | 121 | 22 | 4 | 8×ø18 | 200 | 165 | 445 | 54 |
100 | 380 | 230 | 190 | 160 | 150 | 24 | 4.5 | 8×ø23 | 200 | 170 | 455 | 60 |
125 | 450 | 270 | 220 | 188 | 176 | 28 | 4.5 | 8×ø25 | 245 | 195 | 475 | 100 |
150 | 500 | 300 | 250 | 218 | 204 | 30 | 4.5 | 8×ø25 | 260 | 195 | 475 | 115 |
返回頁首 ⇑
產品外形及結構尺寸(PN63)
DN | L | D | D1 | D2 | D6 | b | f | z×ød | D3 | H1 | H2 | 重量/kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|
25 | 200 | 135 | 100 | 78 | 58 | 22 | 4 | 4×ø18 | 130 | 110 | 370 | 23 |
32 | 220 | 150 | 110 | 82 | 66 | 24 | 4 | 4×ø23 | 135 | 125 | 380 | 28 |
40 | 240 | 165 | 125 | 95 | 76 | 24 | 4 | 4×ø23 | 150 | 130 | 395 | 34 |
50 | 270 | 175 | 135 | 105 | 88 | 26 | 4 | 4×ø23 | 160 | 135 | 405 | 40 |
65 | 300 | 200 | 160 | 130 | 110 | 28 | 4 | 8×ø23 | 180 | 145 | 410 | 52 |
80 | 330 | 210 | 170 | 140 | 121 | 30 | 4 | 8×ø23 | 200 | 170 | 445 | 68 |
100 | 380 | 250 | 200 | 168 | 150 | 32 | 4.5 | 8×ø25 | 200 | 175 | 455 | 78 |
125 | 450 | 295 | 240 | 202 | 176 | 36 | 4.5 | 8×ø30 | 245 | 195 | 475 | 115 |
150 | 500 | 340 | 280 | 240 | 204 | 38 | 4.5 | 8×ø34 | 260 | 195 | 475 | 130 |
返回頁首 ⇑

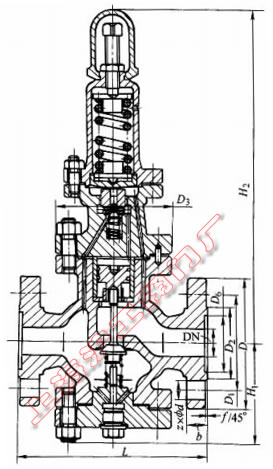

產品外形及結構尺寸示意圖
