減壓閥產品頁面
Y42X-16Q、Y42F-16 型彈簧薄膜式減壓閥
  • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
  • 價格合理:高效內部成本控制,減少了開支,讓利于客戶!
  • 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 銷售:021-66059666
  • 傳真:021-39901228
  • 技術:021-39900466

產品說明

Y42X-16Q、Y42F-16 型彈簧薄膜式減壓閥:法蘭連接形式、彈簧薄膜式結構,Y42X-16Q 密封面材料為丁腈橡膠、Y42F-16 密封面材料為氟塑料,公稱壓力 PN16,閥體材料為球磨鑄鐵(Y42X-16Q)、灰鑄鐵(Y42F-16)的減壓閥。

產品性能參數

Y42X-16Q、Y42F-16 型彈簧薄膜式減壓閥主要性能參數
型號 PN 工作壓力 / MPa
Y42X-16Q 16 1.6
Y42F-16 16 1.6

返回頁首

產品零部件材料

Y42X-16Q、Y42F-16 型彈簧薄膜式減壓閥零部件材料
型號 材料
閥體、閥蓋、彈簧罩 閥桿、閥座 膜片、密封圈 彈簧
Y42X-16Q 球墨鑄鐵 不銹鋼 丁腈橡膠 硅錳鋼、鉻釩鋼
Y42F-16 灰鑄鐵 不銹鋼 塑料 硅錳鋼、鉻釩鋼

返回頁首

產品外形及結構尺寸

Y42X-16Q、Y42F-16 型彈簧薄膜式減壓閥外形及結構尺寸
DN L D D1 D2 b z×ød H1 H2 重量 / kg
20 160 105 75 55 16 4×ø14 65 275 12
25 180 115 85 65 18 4×ø18 105 280 16
32 200 135 100 78 18 4×ø18 105 280 17
40 220 145 110 85 20 4×ø18 105 290 22
50 250 160 125 100 20 4×ø18 105 300 25
65 280 180 145 120 20 4×ø18 120 310 26
80 310 195 160 135 22 8×ø18 155 380 55
100 350 215 180 155 24 8×ø18 155 380 57
125 400 245 210 185 26 8×ø18 200 530 95
150 450 280 240 210 28 8×ø23 200 530 98
200 550 335 295 265 30 12×ø23 230 650 170

返回頁首

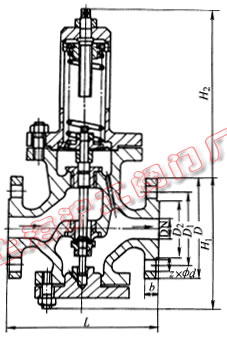

產品外形及結構尺寸示意圖

Y42X-16Q、Y42F-16 型彈簧薄膜式減壓閥外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Y42X-16Q、Y42F-16 型彈簧薄膜式減壓閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-66059666。
