產品說明
H7B41X-16、H7B41X-16C 型液控止回閥適用于常壓鍋爐的回水管路上，利用發送管路自身壓力變化控制本閥的開啟與關閉，本閥門屬于常閉閥，能有效防止因突然斷電或因其它原因引起循環水泵停止工作時引起鍋爐溢水，它可代替價格昂貴的電磁控制系統。
產品性能參數
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
|---|---|---|---|---|
| H7B41X-16 | 16 | 1.6 | ≤70 | 水、油品 |
| H7B41X-16C | 16 | 1.6 | ≤425 | 水、油品 |
返回頁首 ⇑
產品零部件材料
| 型號 | 材料 | ||
|---|---|---|---|
| 閥體、閥蓋 | 閥桿、閥瓣、閥座 | 彈簧 | |
| H7B41X-16 | 灰鑄鐵 | 2Cr13 | 50CrVA |
| H7B41X-16C | WCB | ||
返回頁首 ⇑
產品外形及結構尺寸
| DN | L | D | D1 | D2 | b | z0000d | H | H1 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|
| 40 | 220 | 150 | 110 | 88 | 18 | 4000017.5 | 175 | 115 | 28 |
| 50 | 250 | 165 | 125 | 102 | 20 | 4000017.5 | 175 | 115 | 28 |
| 65 | 280 | 185 | 145 | 122 | 20 | 4000017.5 | 195 | 135 | 34 |
| 80 | 310 | 200 | 160 | 133 | 20 | 8000017.5 | 215 | 155 | 40 |
| 100 | 350 | 220 | 180 | 158 | 24 | 8000017.5 | 215 | 155 | 49 |
| 125 | 400 | 250 | 210 | 184 | 24 | 8000017.5 | 240 | 170 | 78 |
| 150 | 450 | 285 | 240 | 212 | 26 | 8000022 | 240 | 170 | 111 |
| 200 | 500 | 340 | 295 | 268 | 26 | 12000022 | 280 | 190 | 155 |
返回頁首 ⇑

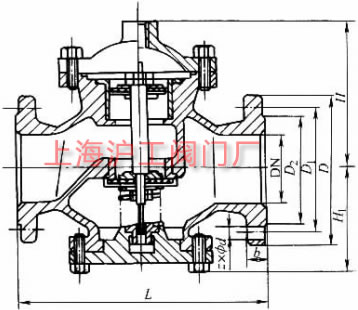

產品外形及結構尺寸示意圖
返回頁首 ⇑
聲明：本文中所有文字、數據、圖片均只適用于參考，H7B41X-16、H7B41X-16C 型液控止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-66059666。
