產品說明
XF5900B 型球式防腐偏心旋塞閥:吸收了國內外偏心旋塞閥的多項優點,其外形美觀,啟閉靈活,維修方便,密封性能好,流通面積大,流阻。缓附 Ni 密封閥座,提供了可靠的防腐蝕和耐磨性能?稍趷毫拥乃|(zhì)和油品中使用。采用了偏心結構,閥門啟閉時,球瓣從密封座脫開,沒有摩擦和磨損,因而啟閉力矩小,啟閉靈活。由于偏心運動,閥門具有關閉嚴密的密封功能和密封副磨損補償性,大大提高了密封的可靠性和使用壽命。
該系列球式防腐偏心旋塞閥通徑為 DN100~DN600,工作壓力為 0.6MPa~1.6MPa,具有手動、電動、氣動、液動等各種驅動形式。偏心旋塞閥用于泵前和污水比其它閥門具有獨到之處。
產品特點:①偏心旋塞閥雙偏心設計、低摩擦開啟和關閉,確保零泄露。②含鎳(Ni)90%,3mm 厚的堆焊閥座,或高性能樹脂閥座,能滿足多種的耐腐蝕要求。③V 型組合密封圈,可在不卸下操作裝置的情況下進行更換。④密封膠加注口設計,可延長閥門適用周期。⑤閥軸承為自潤滑材料,無需加潤滑脂,對閥軸磨損很小。⑥旋塞體模壓熱包膠,無橡膠脫落和沖刷腐蝕的擔憂。⑦閥蓋和閥體用 O 型圈密封,螺栓數量減少,方便維修。⑧提供閥門進出口壓力表接頭,方便用戶控制和測定流量。
產品性能參數
型號 | PN | 工作壓力/MPa | 試驗壓力/MPa | 適用溫度/℃ | 適用介質 | |
---|---|---|---|---|---|---|
強度試驗 | 密封試驗 | |||||
XF5900B-10 | 10 | 1.0 | 1.5 | 1.1 | ≤80 | 清水、污水、油品 |
XF5900B-16 | 16 | 1.6 | 2.4 | 1.76 |
返回頁首 ⇑
產品零部件材料
型號 | 材料 | ||||||
---|---|---|---|---|---|---|---|
閥體 | 柱塞 | 球瓣 | 上端蓋 | 下端蓋 | 閥體密封座 | 球瓣密封面 | |
XF5900B-10 | HT200 QT500-7 |
QT600-3 | QT500-7 | HT200 | HT200 | 焊 Ni | 丁腈橡膠 陶瓷R-金屬 |
XF5900B-16 |
返回頁首 ⇑
產品外形及結構尺寸
DN | D | D1 | b | z×Φd | z1×Φd1 | L |
---|---|---|---|---|---|---|
100 | 220 | 180 | 24 | 6×Φ17.5 | 2×Φ16 | 230 |
150 | 285 | 240 | 26 | 6×Φ22 | 2×Φ20 | 310 |
200 | 340 | 295 | 28 | 6×Φ22 | 2×Φ20 | 370 |
250 | 395 | 350 | 28 | 8×Φ22 | 2×Φ20 | 410 |
300 | 445 | 400 | 28 | 10×Φ22 | 4×Φ20 | 420 |
350 | 505 | 460 | 30 | 12×Φ22 | 4×Φ20 | 520 |
400 | 565 | 515 | 32 | 12×Φ26 | 4×Φ24 | 540 |
450 | 615 | 565 | 32 | 16×Φ26 | 4×Φ24 | 640 |
500 | 670 | 620 | 34 | 16×Φ26 | 4×Φ24 | 700 |
600 | 780 | 725 | 36 | 16×Φ30 | 4×Φ27 | 830 |
返回頁首 ⇑
DN | D | D1 | b | z×Φd | z1×Φd1 | L |
---|---|---|---|---|---|---|
100 | 220 | 180 | 24 | 6×Φ17.5 | 2×Φ16 | 230 |
150 | 285 | 240 | 26 | 6×Φ22 | 2×Φ20 | 310 |
200 | 340 | 295 | 30 | 10×Φ22 | 2×Φ20 | 370 |
250 | 405 | 355 | 32 | 10×Φ26 | 2×Φ24 | 410 |
300 | 460 | 410 | 32 | 8×Φ26 | 4×Φ24 | 420 |
350 | 520 | 470 | 36 | 12×Φ26 | 4×Φ24 | 520 |
400 | 580 | 525 | 38 | 12×Φ30 | 4×Φ27 | 540 |
450 | 640 | 585 | 40 | 16×Φ30 | 4×Φ27 | 640 |
500 | 715 | 650 | 42 | 16×Φ33 | 4×Φ30 | 700 |
600 | 840 | 770 | 48 | 16×Φ36 | 4×Φ33 | 830 |
返回頁首 ⇑

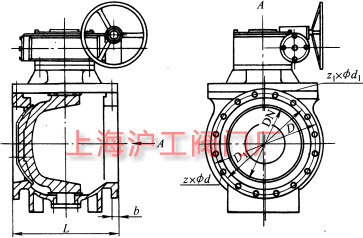

產品外形及結構尺寸示意圖
返回頁首 ⇑
