摘要:針對止回閥在鍋爐壓力容器中所起的重要作用。對傳統止回閥易粘卡,密封泄漏,使用不靈活等問題進行了分析,并介紹了專利產品新型直通式止回閥(ZL0321198011 和 ZL032119811X)的特點。
關鍵詞:止回閥;鍋爐;結構改進
1 概述
止回閥廣泛用于石油、化工和電力供暖鍋爐等裝置中,防止流體倒流,保護設備安全運行。目前普通的止回閥結構有旋啟式和升降式等,由于這些產品存在易粘卡,密封不嚴,難以維修的問題,給設備安全運行帶來隱患。
圖1 普通止回閥
2 故障與分析
止回閥是鍋爐壓力容器等設備常用的重要部件之一。如智能鍋爐安裝的止回閥關閉時,注水裝置將自動給水。但是當止回閥出現動作遲緩,不靈活,粘卡,密封不嚴及倒流等情況時,自動注水裝置將不能自動給水,只好人工采取相應處理措施,給生產運行增添了不少隱患。還有油田稠油主要采油設備的濕蒸汽發生器(注氣鍋)是高溫高壓(17MPa,352℃)裝置,如裝置短路跳閘造成停電事故,高壓注水泵將停止工作,此時大量蒸汽倒回,止回閥經過高溫汽蝕,回壓力量不能直接作用,造成止回閥不能靈活關閉,設備安全運行難以保證,將造成不應有的損失。
3 改進

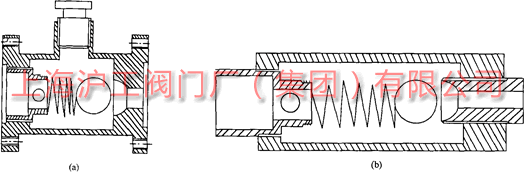

圖2 新型直通式止回閥
針對普通止回閥(圖1)存在的不足,設計開發了新型直通式止回閥(圖2)。該產品的球體采用了整體彈性密封良好的橡膠材料。在高溫高壓工況時,球體采用不銹鋼制造,整體閥座呈錐形。在高壓下,球體靈活回到錐形閥座,達到自動關閉。新型直通式止回閥已獲國家專利(專利號:ZL0321198011 和 ZL032119811X)。
直通式止回閥連接方式有螺紋、法蘭和焊接等結構,還可根據用戶要求采取其他連接方式。該閥經實際使用,效果良好,不存在粘卡和密封不嚴等現象。用于高溫高壓工況時,采用鋼球,用于低溫低壓工況時,球體采用特殊橡膠球。
用于低壓的螺紋和法蘭連接閥門,其閥體采用模具生產,用于高溫高壓的焊接連接閥門,其閥體采用棒材加工,節省材料,加工方便。
4 結語
直通式新型止回閥的應用使設備安全系數得到提高,該閥流阻小,啟閉靈活,密封性能好,受到用戶歡迎。
