過濾閥產品頁面
GL41F3-16C、GL41F46-16C 全襯里(襯氟)Y型過濾器
  • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
  • 價格合理:高效內部成本控制,減少了開支,讓利于客戶!
  • 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 銷售:021-66059666
  • 傳真:021-39901228
  • 技術:021-39900466

產品說明

GL41F3-16C、GL41F46-16C 全襯里(襯氟)Y型過濾器閥體內部構件均為襯里部件,使產品在幾乎所有強酸、強堿、鹽、強氧化劑和有機溶劑等介質中均能適用。

產品性能參數

GL41F3-16C、GL41F46-16C 全襯里(襯氟)Y型過濾器主要性能參數
型號 PN 工作壓力 (MPa)
GL41F3-16C 16 1.6
GL41F46-16C

返回頁首

產品零部件材料

GL41F3-16C、GL41F46-16C 全襯里(襯氟)Y型過濾器零部件材料
型號 材料
閥體、閥蓋 過濾網 螺栓、螺母 襯里層
GL41F3-16C HT250、WCB PTFE(F4) 35、45 FEP(F46)、PCTFE(F3)
GL41F46-16C

返回頁首

產品外形及結構尺寸(PN16)

GL41F3-16C、GL41F46-16C 全襯里(襯氟)Y型過濾器主要外形及結構尺寸
DN DN/in L D D1 D2 b f z×ø H1 H 重量/kg
20 ¾ 150 105 75 55 16 2 4×ø14 70 122 3.3
25 1 160 115 85 65 16 2 4×ø14 78 135 4.2
32 180 135 100 78 18 2 4×ø18 86 154 6.6
40 200 145 110 85 18 3 4×ø18 92 164 7.3
50 2 230 160 125 100 20 3 4×ø18 102 182 12
65 290 180 145 120 20 3 4×ø18 115 205 16
80 3 310 195 160 135 22 3 8×ø18 135 232 23
100 4 350 215 180 155 24 3 8×ø18 156 263 32
125 5 400 145 210 185 26 3 8×ø18 248 370 39
150 6 480 180 240 210 28 3 8×ø18 285 425 52
200 8 495 335 295 265 30 3 12×ø23 362 530 89

返回頁首

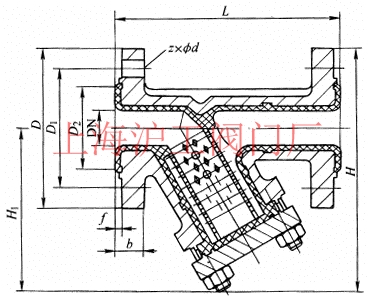

產品外形及結構尺寸示意圖

GL41F3-16C、GL41F46-16C 全襯里(襯氟)Y型過濾器主要外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,GL41F3-16C、GL41F46-16C 全襯里(襯氟)Y型過濾器性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-66059666。
